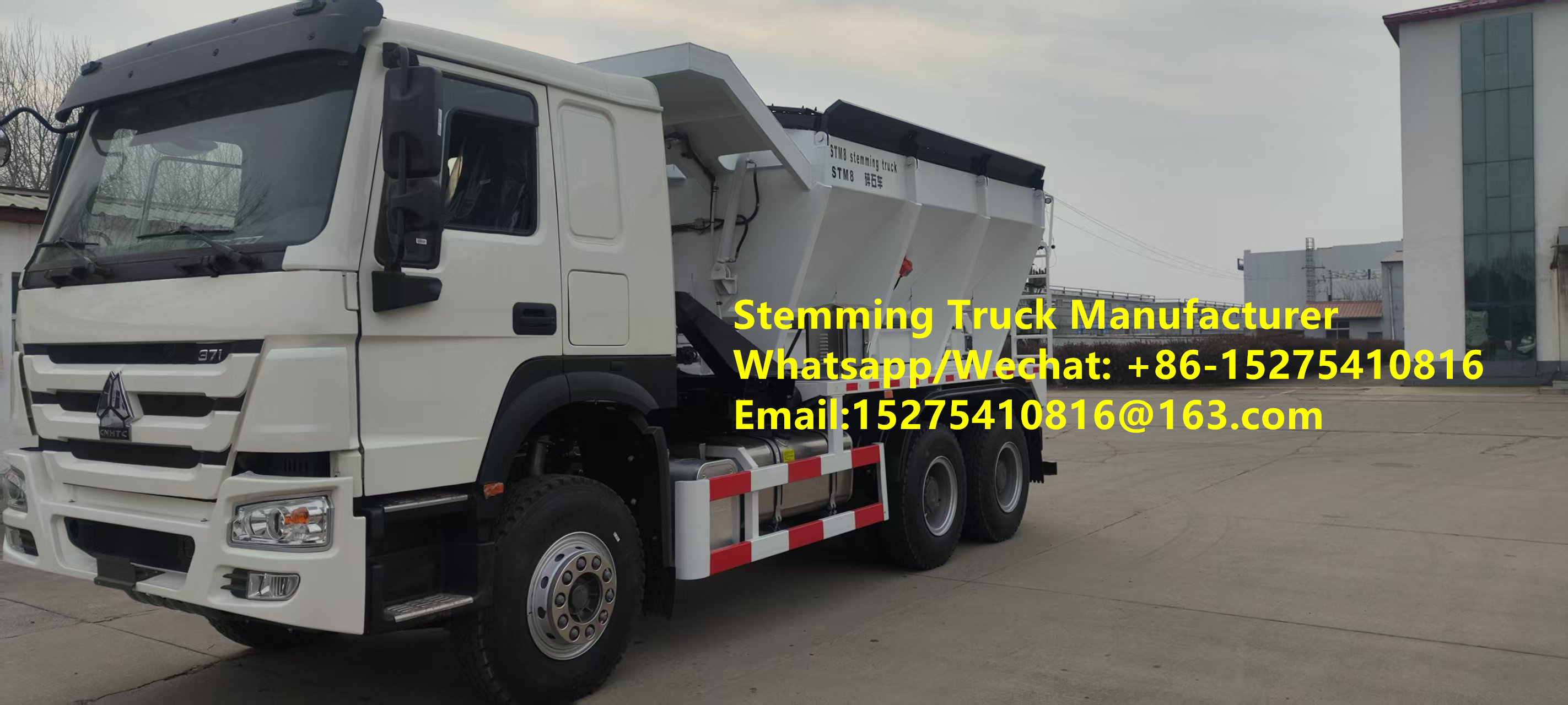

الشاحنة الذكية ذاتية القاعدة التوصيل على مسافة طويلة GLOBAL-8C 8/12/15/20 طن خدمة التفجير متعددة الوظائف وحدة تصنيع المتفجرات المتنقلة كازاخستان أوزبكستان إندونيسيا الكونغو MEMU MMU

مقدمة المشروع

2خصائص المنتج الأساسية

المركبة هي مركبة ذاتية الدفع تتكون أساسا من نظام الهيكل، والنظام الهيدروليكي، والنظام الهوائي، ونظام التحكم الكهربائي، ونظام الحفرة، وشاشة الحفرة،نظام نقل (ناقل عرضي)، ناقل طولي ، ناقل تفريغ قابل للدوران والإلقاء) ، وخزان امتصاص قوي ونظام أنابيب. يمنح الهيكل العلوي القوي المركبة الميزات التالية:

2.1 الهيكل هو علامة تجارية معروفة لمجموعة شانشي للسيارات SX5329TXJMU464 ، مجهزة بمحرك Weichai WP10H400E62 القياسي الوطني VI B للإنبعاثات بقوة 400 حصان.يمكن تسجيل المركبة و إعفاءها من ضريبة الشراء؛ إنه هيكل خاص للتعدين ، مع إضافة تكوينات تشغيل المنطقة الباردة والبطاريات منخفضة درجة الحرارة الخالية من الصيانة ، من بين ميزات خاصة أخرى.

2.2 يتم تجهيز الجزء العلوي من حاوية شاحنة التعبئة بشاشات ثقيلة مقاسها 3.0cm × 3.0cm مثبتة بشكل متماثل على شكل V.هذه الشاشات هي قابلة للتشغيل الهيدروليكية وفتح 90 درجة مع شبكة الصلب لتفريغ مواد التعبئة المحملةضمان أن يكون حجم جسيمات التعبئة الخارجي أقل من 3 سم. يتم ضبط زاوية جهاز الفحص عن طريق نظام هيدروليكي.تتحول الجسيمات الكبيرة بشكل مفرط من قبل الأسطوانات الهيدروليكية للشاشة وتسقط على الأرض، تصفية الجسيمات الكبيرة وتنظيفها تلقائيًا، مما يضمن كفاءة الفحص.

2.3 يتبنى جسم الـ هوبر إطار دعم مثلثي متناظر من فولاذ الكربون عالي الجودة عالية القوة والحلف بشكل كامل وتصميم هيكل الـ هوبر على شكل حرف V.يتم لحام الداخلية هوبر مع الأضلاع تعزيز عريض والحزم المنخفضة للضغط الطوليةيضمن الهيكل الكلي صلابة وموثوقية جسم الـ hopper ، مما يمنع التشوه بسبب ضغط المواد.وقد تم اختبار هذه الهيكل من قبل العملاء الأجنبيين والمحليينالهيكل الكلي لجسم الحافلة قوي، ولم يحدث أي تشوه هيكلي في السنوات الثلاث الماضية.

هيكل الحافلة على شكل حرف V يسهل تفريغ المواد ، بحجم فعال يبلغ 15 متر مكعب.يمكن ضبط ارتفاع العارضة المنخفضة للضغط لاستيعاب أحجام مختلفة للجسيمات من الحجر المسحوقيتم وضع إطار وقائي من الفولاذ للمقصورة في الجزء الأمامي من الحامل لمنع سقوط الحجارة على سقف المقصورة.يتم تثبيت جهاز فحص فولاذي يمكن فتحها بجهاز هيدروليكي (شاشة 90 درجة) في الجزء العلوي من الحفرة لمنع حجارة كبيرة من التعلقيتم ترتيب الاهتزازات بشكل متماثل على الجانبين الأيسر واليمنى من جدران الحفر لمنع تراكم المواد والانسداد.

2.4 يحتوي النظام على وظيفة تفريغ ناقل نقل خلفي يسار أمامي / يسار / يمين قابلة للتبديل.تستخدم الناقلات علبة التروس الخطي الكوكبي لدفع محرك هيدروليكي ذو عزم دوران عالي لنقل الحجر بكفاءةيضمن شفرة لوحة الاحتكاك الهوائية أن وظائف التفريغ الأمامية والخلفية لا تتداخل مع بعضها البعض ، مما يسمح بالتبديل التلقائي عن طريق إشراك الشفرة.يحتوي على طريقتين لإفراغ: ناقل تمديد الأمامي للتفريغ الجانبي ومحمول تلسكوبي للفريغ في الطرف الخلفي. ناقل التعليق الخلفي من سبيكة الألومنيوم خفيف الوزن ودائمقادرة على الدوران 195 درجة يسارا و يمينا، وتمتد 500 ملم. تسمح الوظيفة التلسكوبية بتعديل نطاق صغير لنقطة التفريغ ، مع نصف قطر التعبئة يتراوح من 4.5 إلى 5 أمتار.الحامل التلسكوبي يسهل وضع فتحة وتفريغ للمواد التعبئة.

يستخدم النظام هيكل ناقل ثنائي الجانب الأمامي والخلفي التلسكوبي المتحرك ، وكلاهما يسمح بإفراز الجانب الأمامي.الحامل الهيدروليكي التلسكوبي الأمامي اليسرى يسهل التفريغ الجانب الأمامي الأيسر؛ ناقل الطرف الخلفي ، القادر على الدوران 195 درجة إلى اليسار واليمين ، والتأرجح إلى اليسار واليمين ، والامتداد ، والانحناء ، ويسهل التفريغ من الجانب الأيسر واليمين من الجزء الخلفي من المركبة.طرق التفريغ المتعددة توفر اختيار مرن، مما يسهل العمليات في المناطق الخاضعة للرقابة. التشغيل البصري والتحكم عن بعد اللاسلكي يسمح بوضع فتحة ووضعها بسرعة وسهولة أثناء التفريغ الجانبي.شاحنة التعبئة لديها سعة تفريغ قصوى 1500 كجم/دقيقة، وهو أكثر كفاءة من العمالة اليدوية 10 مرات وأكثر كفاءة من 3 إلى 5 مرات من التعبئة الميكانيكية العادية.

2.5 يمنع شعاع خفض الضغط على شكل حرف V المقلوب فوق الحزام في الجزء السفلي من الدرج على شكل حرف V بشكل فعال التآكل الناجم عن الاحتكاك المفرط للحزام بسبب ضغط المواد لفترة طويلة.في نفس الوقت، يستخدم شريط ناقل مطاطي مقاوم للاستعمال ذو سمك 10 ملم ، معزز بثلاثة طبقات ، مصمم خصيصًا لصناعة التعدين ، مما يضمن المتانة ومقاومة الارتداء ،تقليل ارتداء الأحزمة بشكل فعال و تمديد عمر الخدمة.

2.6 يتم اعتماد نظام تحكم تلقائي، مما يسمح بدفع وتوقف زر واحد في الوضع التلقائي.كما يحتوي على كل من وضع التحكم عن بعد اليدوية واللاسلكية للتكيف مع ظروف العمل المختلفةيسمح زر بدء/وقف واحد بإفراز المواد تلقائيًا وملء ثقوب الناقل.يمكن للسائق في المقصورة أن يعمل عملية التعبئة بشكل مستقلتم تجهيز السيارة بكاميرا بانورامية ذات ستة قنوات عالية الوضوح AHD وشاشة لمسة IPS عالية الوضوح في المقصورة. يغطي نظام المراقبة الداخلي السيارة بأكملها.بما في ذلك ميناء التفريغ، الدرج، ملء الميناء، الأمام، الجانبين، والخلف.

2.7 يحتوي كل من منفذ التفريغ الجانبي و منفذ التفريغ الجانبي المتأرجح الخلفي على منافذ استقبال مخروطية يمكنها تلبية عمليات ملء ثقوب التفجير ذات القطر المختلف في المناجم المفتوحة.ويمكنها استيعاب عمليات ملء ثقوب التفجير ≥ 115mmهناك منافذ تفريغ مزدوجة على الجانب الأمامي والخلفي الأيسر ، وكلاهما مع وظيفة تلسكوبية هيدروليكية وإيجاد فتحة سهلة وتحقيق التواء والملء ، وبالتالي تحسين كفاءة التعبئة ؛ على سبيل المثال ،ملء قطر 150 ملم، 5 أمتار حفرة عميقة يمكن أن تكتمل في 6-30 ثانية فقط.

2.8 يتم تجهيز السيارة بمصباح عمل في نقطة إفراز الحجر لسهولة البناء ليلاً.

2.9 المنتج لديه حقوق الملكية الفكرية المستقلة: تم منح "مركبة ملء فتحات التفجير في المناجم المفتوحة" (CN202422451093.1) براءة اختراع نموذج مفيد.وبراءة اختراع تحمل نفس الاسم (CN202411413094).5) حصل هذا المنتج على موافقة الوصول إلى المنتج من وزارة الصناعة وتكنولوجيا المعلومات وهو منتج من المنتجات التي يتم فحصها بشكل إلزامي في 3C.التي يمكن تسجيلها في جميع أنحاء البلاد ومعفاة من ضريبة شراء المركبات.

★2.10 لتحسين التوافق مع متطلبات عمليات ملء ثقوب الانفجار في المناجم المفتوحة على الصعيدين المحلي والدولي،يدمج النظام العديد من التقنيات المتقدمة لتحقيق عمليات ملء فعالة وآمنةيحتوي المنتج على إمكانات تحديث كبيرة، وخاصة في التوافق مع مبادئ التفجير الذكي والتعدين الذكي.المركبة الذكية لملء فتحات التفجير في المناجم المفتوحة تتضمن العديد من التقنيات المتقدمة لتحقيق عمليات التفجير الفعالة والآمنةوتشمل هذه التقنيات الرئيسية:

1) تكنولوجيا تحديد الموقع في منطقة التعبئة: باستخدام نظام تحديد المواقع عالية الدقة وتقنيات تحديد المواقع الأخرى.يمكن لسيارة التعبئة الذكية تحديد وتحديد موقع كل منطقة ثقب انفجار تتطلب ملء.

2) تكنولوجيا العثور على الثقوب التلقائية ونقل المسافات الطويلة: من خلال التعرف على الصورة في منطقة الثقب التفجير وتكنولوجيا تحديد الموقع عن طريق الرادار،يمكن لسيارة التعبئة الذكية أن تجد الثقوب تلقائيًا ونقل مواد التعبئة بفعالية إلى موقع ثقب الانفجار على مسافات طويلة.

3) تكنولوجيا التعبئة الذكية: يحتوي مركب التعبئة الذكي على التحكم الدقيق في مادة التعبئة ، والتحكم تلقائيًا في وقت التعبئة بناءً على عمق الثقب ، قطر الثقب ،والخصائص الفيزيائية لمادة التعبئة.

4) تكنولوجيا الإدارة عن بعد:عادة ما تستخدم شاحنات التخزين الذكية جنبا إلى جنب مع شاحنات الخلط الذكية وأنظمة التفجير الذكية اللاسلكية لتشكيل نظام تفجير ذكي كاملهذا يسمح بالتحكم عن بعد في شاحنة الضغط الذكية ، مما يسمح بالتحكم في الموقع عبر الويب أو APP ، وتوليد تقارير الإنتاج.

في النهاية، من خلال نظام التحكم الآلي، شاحنة التدليك الذكية يحقق عملية التدقيق بنقرة واحدة، مما يسمح لسائق واحد لإكمال العملية بأكملها،تمكين المراقبة عن بعد، تحسين كفاءة التشغيل ومراقبة التكاليف.

★2.11 نظام تصريف نفايات قوي

يتضمن مضخة فراغ عالية التدفق عالية الفراغ المستوردة من أوروبا، خزان 5 أمتار مكعب لمياه الصرف الصحي، صمام تصريف الخزان، صمام رفع، جهاز قفل الغطاء الخلفي، أنابيب الصرف الصحي، أنابيب الفراغ،أنابيب الصرف الصحي، وآلي هيدروليكي محرك جهاز لفة خرطوم لخط أنابيب الصرف الصحي 20 متر على الجزء العلوي من الخزان.مضخة فراغ مستوردة بكميات كبيرة ونظام أنابيب معالجة خصيصا، يمكن أن تصب المياه المتراكمة من الحفر التي يبلغ قطرها 120-140 ملم ، وارتفاع المياه من 6-7 م ، والانخفاض الرأسي من 20 م.

4المعايير التقنية للمنتج

العنصر رقم عنصر معين

1الأبعاد الإجمالية: الطول × العرض × الارتفاع 11850mm × 2550mm × 3530mm (تقدير)

2. الشاسيه. علامة الشاسيه: شاحنة شنشي الثقيلة

نموذج الهيكل: GLOBAL5329TXJMU464

نوع المحرك: 8 × 4

مقاس العجلات: 4575+1400

نموذج المحرك: WP10.H400E62

الطاقة: 400 حصان

الوزن الإجمالي: 32000 كجم

معيار الانبعاثات: الصين VI

3الحجر حجم الجسيمات الحجرية: ≤3 سم الحجر المسحوق

استخدام الحجر: تحميل ثقوب التفجير

4صندوق الحجارة حجم صندوق الحجر: 15 متر مكعب

شكل الحاوية: على شكل V

طريقة فتح الشاشة: أسطوانة هيدروليكية

زاوية فتح الشاشة: 90 درجة

نوع الاهتزاز الثنائي: الهزاز الكهربائي عالي التردد

عدد الاهتزازات: 2 هوبرز/1 على كل جدار جانبي يسار ويمين

تعديل معدل التفريغ: بوابات المواد الأمامية والخلفية

طريقة التفريغ: التفريغ الفردي من الجانب الأمامي والخلفي من الحافلة

طريقة تحكم بوابة المواد: عصا دفع كهربائية (واحدة لكل من البوابات المادية الأمامية والخلفية)

5- ناقل الطول السفلي للشاحنة: نوع النقل: ناقل الحزام

نوع القيادة: خفض هيدروليكي

طريقة التفريغ: التفريغ من الأمام أو الخلف من الحافلة

اختيار موقع التفريغ: اختيار تبديل المشبك

كفاءة النقل: 1500kg/min

6. الناقل العرضي على الجانب الأيسر: نوع النقل: ناقل الحزام

نوع القيادة: خفض هيدروليكي

طريقة تلسكوبية: أسطوانة هيدروليكية

المسافة التلسكوبية: L=760mm

كفاءة النقل: 1500kg/min

7الإطار الخلفي من سبيكة الألومنيوم يسارًا ويمينًا محمول الحزام المحمول: نوع النقل: محمول الحزام

نوع القيادة: 1 خفض هيدروليكي

قطر فتحة التعبئة: ≥115mm

طريقة دوران العمل: 1 محرك دوار

زاوية دوران العمل: 195 درجة

طريقة الدوران 1 أسطوانة التأرجح

زاوية الدوران: 90 درجة

نصف قطر الدوران / ملء: 5m

الوضع: 1 أسطوانة

الوضع التلسكوبي الحزام: 1 اسطوانة تلسكوبية

المسافة التلسكوبية: 500 ملم

زاوية الارتفاع: ≤10°

طريقة التشغيل: التحكم الكهربائي / عن بعد

8النظام الهيدروليكي: نوع أخذ الطاقة: أخذ الطاقة الجانبي للصندوق

ضغط العمل في النظام: 16MPa

طريقة التحكم: التحكم الكهربائي

9نظام كهربائي: مصدر الطاقة: بطارية الهيكل

الجهد العامل: DC24V

طريقة التشغيل: تشغيل زر لوحة التحكم أو تشغيل جهاز التحكم عن بعد؛ التشغيل التلقائي/اليدوي متاح.

الوضع التلقائي يسمح بتشغيل البدء / الإيقاف بزرعة واحدة ، مع كل من أوضاع التحكم عن بعد اليدوية واللاسلكية ، قابلة للتكيف مع ظروف العمل المختلفة.

10نظام المراقبة: زر واحد بدء/وقف يكمل تغذية المواد التلقائية وملء الثقب التلقائي للمحمول.

يغطي نظام المراقبة الداخلي المركبة بأكملها، بما في ذلك منافذ التفريغ اليسرى والخلفية.مجهزة بكاميرا AHD عالية الوضوح ذات ستة قنوات للسيارة و شاشة لمس IPS عالية الوضوح في مقصورة السائق

★11 الميزات الذكية 1) ** تكنولوجيا تحديد موقع منطقة التعبئة:** استخدام نظام تحديد المواقع عالية الدقة وتقنيات تحديد المواقع الأخرى،يمكن لشاحنة التعبئة الذكية تحديد وتحديد موقع كل منطقة فتحة التفجير التي تتطلب التعبئة.

2) ** تكنولوجيا البحث الآلي عن الثقوب ونقل المسافات الطويلة:** من خلال التعرف على الصورة في منطقة الثقب والتحديد الموقع عن طريق الرادار،شاحنة التعبئة الذكية يمكن أن تجد تلقائيًا الثقوب ونقل مواد التعبئة بكفاءة إلى موقع فتحة التفجير على مسافات طويلة.

3) ** تكنولوجيا ملء الثقوب الذكية:** يحتوي شاحنة التعبئة الذكية على التحكم الدقيق في مواد التعبئة ، والتحكم تلقائيًا في وقت التعبئة بناءً على عمق الثقب ،قطر الثقب، والخصائص الفيزيائية لمادة التعبئة.

4) ** تكنولوجيا الإدارة عن بعد:** عادة ما تستخدم شاحنة التعبئة الذكية مع شاحنة خلط ذكية ونظام تفجير ذكي لاسلكي لتشكيل نظام تفجير ذكي كاملهذا يتيح إدارة شاحنة التعبئة الذكية عن بعد، مما يسمح بمراقبة والتحكم عبر الويب أو التطبيق المحمول، وتوليد تقارير الإنتاج.
