التحكم عن بعد عالية الكفاءة شاحنة القاعدة مركبة ملء الحجر GLOBAL-12 10/15/20 طن خدمة التفجير متعددة الوظائف وحدة تصنيع المتفجرات المتنقلة كازاخستان أوزبكستان إندونيسيا الكونغو MMU

مقدمة المشروع



2. الميزات الأساسية للمنتج



المركبة عبارة عن مركبة ذاتية الدفع تتكون بشكل أساسي من نظام هيكل، ونظام هيدروليكي، ونظام هوائي، ونظام تحكم كهربائي، ونظام قادوس، وشبكة قادوس، ونظام نقل (ناقل عرضي، ناقل طولي، ناقل تفريغ دوار وقابل للإمالة)، وخزان شفط قوي ونظام أنابيب. تمنح الهيكلية القوية للمركبة الميزات التالية:



2.1 الهيكل هو علامة تجارية معروفة Shaanxi Automobile Group SX5329TXJMU464، مجهز بمحرك Weichai WP10H400E62 بمعيار الانبعاثات الوطني VI B بقوة 400 حصان؛ يمكن تسجيل المركبة وإعفائها من ضريبة الشراء؛ وهي هيكل مخصص للتعدين، مع إضافة تكوينات تشغيل للمناطق الباردة وبطاريات لا تحتاج إلى صيانة في درجات الحرارة المنخفضة، من بين ميزات خاصة أخرى.



2.2 الجزء العلوي من قادوس شاحنة التعبئة مجهز بشبكات ثقيلة مثبتة بشكل متماثل بفتحة 3.0 سم × 3.0 سم على شكل حرف V. هذه الشبكات قابلة للتشغيل هيدروليكيًا وتفتح بزاوية 90 درجة مع شبكة فولاذية لفحص مادة التعبئة المحملة، مما يضمن أن حجم جسيمات التعبئة الخارجة أقل من 3 سم. يتم ضبط زاوية جهاز الفحص عبر نظام هيدروليكي؛ يتم قلب الجسيمات الكبيرة جدًا بواسطة الأسطوانات الهيدروليكية للشبكة وتسقط على الأرض، مما يقوم بتصفية الجسيمات الكبيرة وتنظيفها تلقائيًا، مما يضمن كفاءة الفحص.

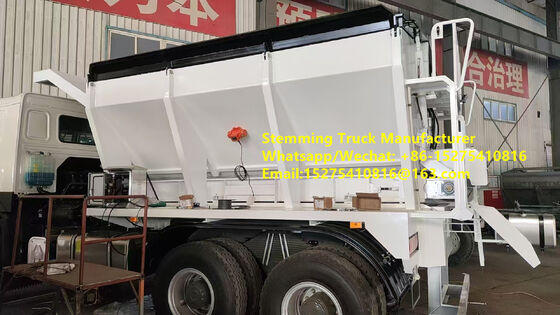

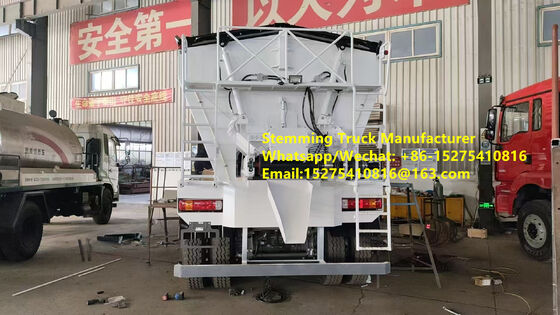

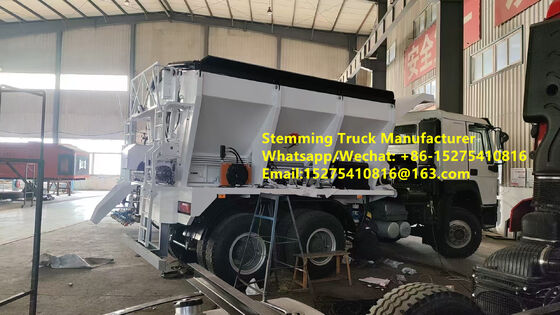

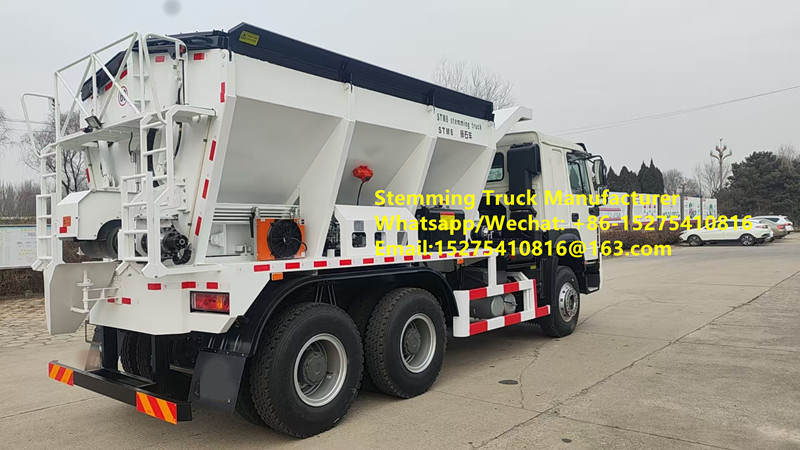

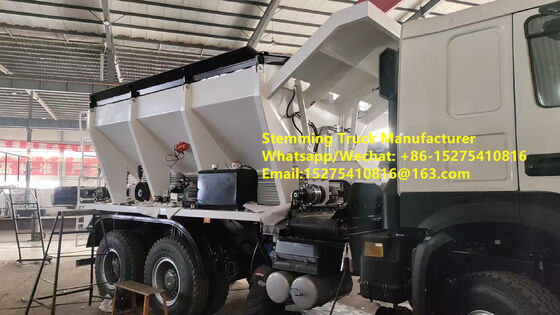

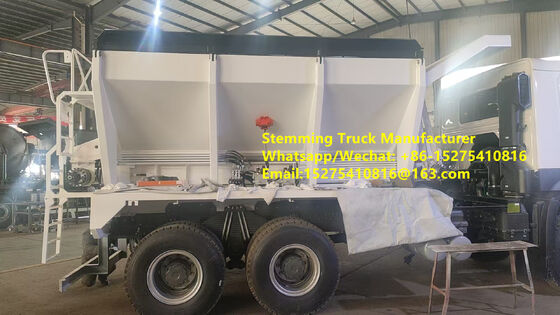

2.3 يعتمد جسم القادوس على إطار دعم مثلثي متماثل ملحوم بالكامل من الفولاذ الكربوني عالي الجودة وعالي القوة وتصميم قادوس على شكل حرف V. يتم لحام الأضلاع التقوية العرضية وعوارض تخفيف الضغط الطولية داخل القادوس. يضمن الهيكل العام متانة وموثوقية جسم القادوس، مما يمنع التشوه بسبب ضغط المواد. تم اختبار هذا الهيكل من قبل عملاء المناجم المفتوحة محليًا ودوليًا؛ الهيكل العام لجسم القادوس قوي، ولم يحدث أي تشوه هيكلي في السنوات الثلاث الماضية.



يسهل هيكل القادوس على شكل حرف V تفريغ المواد، بحجم فعال يبلغ 15 مترًا مكعبًا. يمكن تعديل عارضة تخفيف الضغط في الارتفاع لاستيعاب أحجام الجسيمات المختلفة للحجر المكسر. يوجد إطار حماية فولاذي للكابينة في مقدمة القادوس لمنع سقوط الحجارة على سقف الكابينة. تم تركيب جهاز فحص فولاذي قابل للفتح هيدروليكيًا (شبكة 90 درجة) في الجزء العلوي من القادوس لمنع الحجارة الكبيرة من التعلق. يتم ترتيب الهزازات بشكل متماثل على الجانبين الأيسر والأيمن لجدران القادوس لمنع تراكم المواد وانسدادها.



2.4 يتميز النظام بوظيفة تفريغ ناقل أمامي أيسر/أيسر/خلفي أيمن قابلة للتبديل. تستخدم نواقل الحركة صندوق تروس كوكبي خطي لقيادة محرك هيدروليكي عالي العزم لنقل الحجارة بكفاءة. يضمن قابض الاحتكاك الهوائي عدم تداخل وظائف التفريغ الأمامي والخلفي مع بعضها البعض، مما يسمح بالتبديل التلقائي عبر تشغيل القابض. يتميز بوضعين للتفريغ: ناقل تمديد أمامي للتفريغ الجانبي وناقل تلسكوبي دوار خلفي للتفريغ. ناقل التعليق الخلفي المصنوع من سبائك الألومنيوم خفيف الوزن ومتين، وقادر على الدوران 195 درجة يسارًا ويمينًا، والتمدد 500 مم. تسمح وظيفة التلسكوب بالتعديل في نطاق صغير لنقطة التفريغ، مع نطاق ملء يتراوح من 4.5 إلى 5 أمتار. يسهل الناقل التلسكوبي وضع الفتحة والتفريغ لمواد التعبئة.



يستخدم النظام هيكل ناقل مزدوج الجانب أمامي جانبي وخلفي دوار تلسكوبي، وكلاهما يتيح التفريغ الأمامي الجانبي. يتيح الناقل التلسكوبي الهيدروليكي الأمامي الأيسر التفريغ الأمامي الأيسر؛ الناقل الخلفي، القادر على الدوران 195 درجة يسارًا ويمينًا، والتأرجح يسارًا ويمينًا، والتمدد، والإمالة، يتيح التفريغ الجانبي الأيسر والأيمن من الجزء الخلفي للمركبة. توفر طرق التفريغ المتعددة اختيارًا مرنًا، مما يسهل العمليات في المناطق الخاضعة للرقابة. تتيح التشغيل المرئي والتحكم اللاسلكي عن بعد وضع المحاذاة السريع والسهل للفتحة أثناء التفريغ الجانبي. تتمتع شاحنة التعبئة بسعة تفريغ قصوى تبلغ 1500 كجم/دقيقة، وهي أكثر كفاءة بـ 10 مرات من العمل اليدوي و 3 إلى 5 مرات أكثر كفاءة من التعبئة الميكانيكية العادية.



2.5 تمنع عارضة تخفيف الضغط المقلوبة على شكل حرف V فوق الحزام في قاع القادوس على شكل حرف V بشكل فعال التآكل الناتج عن الاحتكاك المفرط للحزام بسبب ضغط المواد لفترات طويلة. في الوقت نفسه، يتم استخدام حزام ناقل مطاطي مقاوم للتآكل بسمك 10 مم، ثلاثي الطبقات، مقوى، مصمم خصيصًا لصناعة التعدين، مما يضمن المتانة ومقاومة التآكل، ويقلل بشكل فعال من تآكل الحزام ويطيل عمر الخدمة.



2.6 يتم اعتماد نظام تحكم تلقائي، مما يتيح التشغيل بضغطة زر واحدة في الوضع التلقائي. كما أنه يتميز بوضعي التحكم اليدوي واللاسلكي للتكيف مع ظروف العمل المختلفة. يسمح التشغيل بضغطة زر واحدة بالتفريغ التلقائي للمواد وملء فتحات الناقل. بالاقتران مع نظام مراقبة بشاشة تعمل باللمس بست قنوات، يمكن للسائق في الكابينة تشغيل عملية الملء بشكل مستقل. تم تجهيز المركبة بكاميرا بانورامية بست قنوات فائقة الوضوح AHD وشاشة لمس عالية الدقة IPS في الكابينة. يغطي نظام المراقبة على متن المركبة المركبة بأكملها، بما في ذلك منفذ التفريغ، والقادوس، ومنفذ الملء، والجوانب الأمامية والخلفية.



2.7 كل من منفذ التفريغ الجانبي ومنفذ التفريغ الجانبي الخلفي المتأرجح لهما منافذ استقبال مخروطية، والتي يمكن أن تلبي عمليات الملء لفتحات التفجير ذات القطر المختلف في المناجم المفتوحة، ويمكن أن تستوعب عمليات الملء لفتحات التفجير ≥115 مم. توجد منافذ تفريغ مزدوجة في الأمام الأيسر والخلفي، وكلاهما يتمتع بوظيفة تلسكوب هيدروليكي وسهولة تحديد المواقع والمحاذاة والملء، مما يحسن كفاءة الملء؛ على سبيل المثال، يمكن إكمال ملء فتحة بقطر 150 مم وعمق 5 أمتار في 6-30 ثانية فقط.



2.8 تم تجهيز المركبة بمصباح عمل عند نقطة تفريغ الحجر لراحة البناء الليلي.



2.9 المنتج له حقوق ملكية فكرية مستقلة: تم منح "مركبة ملء فتحات التفجير في المناجم المفتوحة" (CN202422451093.1) براءة اختراع نموذج منفعة، وبراءة اختراع اختراع بنفس الاسم (CN202411413094.5). حصل هذا المنتج على موافقة الوصول للمنتج من وزارة الصناعة والمعلومات والتكنولوجيا وهو منتج فحص إلزامي 3C، والذي يمكن تسجيله على مستوى البلاد وإعفاؤه من ضريبة شراء المركبات.



★2.10 لمواءمة أفضل مع متطلبات عمليات ملء فتحات التفجير في المناجم المفتوحة محليًا ودوليًا، يدمج النظام العديد من التقنيات المتقدمة لتحقيق عمليات ملء فعالة وآمنة. يتمتع المنتج بإمكانات ترقية كبيرة، خاصة في المواءمة مع مبادئ التفجير الذكي والتعدين الذكي. تدمج مركبة ملء فتحات التفجير الذكية للمناجم المفتوحة العديد من التقنيات المتقدمة لتحقيق عمليات تفجير فعالة وآمنة. تشمل هذه التقنيات الرئيسية:



1) تقنية تحديد موقع منطقة الملء: باستخدام نظام تحديد المواقع العالمي (GPS) عالي الدقة وتقنيات تحديد المواقع الأخرى، يمكن لمركبة الملء الذكية تحديد وتحديد موقع كل منطقة فتحة تفجير تتطلب الملء بدقة.



2) تقنية البحث التلقائي عن الفتحات والنقل لمسافات طويلة: من خلال التعرف على صور منطقة فتحة التفجير وتقنية تحديد المواقع بالرادار، يمكن لمركبة الملء الذكية البحث عن الفتحات تلقائيًا ونقل مادة الملء بكفاءة إلى موقع فتحة التفجير لمسافات طويلة.



3) تقنية الملء الذكي: تتميز مركبة الملء الذكية بالتحكم الدقيق في مادة الملء، والتحكم تلقائيًا في وقت الملء بناءً على عمق الفتحة وقطر الفتحة والخصائص الفيزيائية لمادة الملء.



4) تقنية الإدارة عن بعد: تُستخدم شاحنات الدك الذكية عادةً بالاقتران مع شاحنات الخلط الذكية وأنظمة التفجير الذكية اللاسلكية لتشكيل نظام تفجير ذكي كامل. يتيح ذلك الإدارة عن بعد لشاحنة الدك الذكية، مما يسمح بالتحكم في الموقع عبر الويب أو التطبيق، وإنشاء تقارير الإنتاج.



في النهاية، من خلال نظام تحكم آلي، تحقق شاحنة الدك الذكية عملية دك بنقرة واحدة، مما يسمح لسائق واحد بإكمال العملية بأكملها، مما يتيح المراقبة عن بعد، وتحسين كفاءة التشغيل والتحكم في التكاليف.



★2.11 نظام صرف مياه الصرف الصحي القوي

يشمل مضخة تفريغ مستوردة أوروبية عالية التدفق وعالية الفراغ، وخزان مياه صرف صحي بسعة 5 أمتار مكعبة، وصمام تصريف الخزان، وصمام رفع، وجهاز قفل الغطاء الخلفي، وخط أنابيب مياه الصرف الصحي، وخط أنابيب الفراغ، ووصلات أنابيب Venturi لمياه الصرف الصحي، وجهاز بكرة خرطوم أوتوماتيكي مدفوع هيدروليكيًا لخط أنابيب مياه صرف صحي بطول 20 مترًا على الجزء العلوي من الخزان. مجهز بمضخة تفريغ عالية الفراغ وعالية الحجم مستوردة ونظام أنابيب معالج خصيصًا، يمكنه تصريف المياه المتراكمة من الثقوب بقطر 120-140 مم، ورفع مياه 6-7 أمتار، وانخفاض رأسي 20 مترًا.



4. المعلمات الفنية للمنتج



رقم البند | المكون | المعلمة



1. الأبعاد الكلية: الطول × العرض × الارتفاع 11850 مم × 2550 مم × 3530 مم (تقديري)



2. الهيكل | ماركة الهيكل: Shaanxi Heavy Truck



موديل الهيكل: GLOBAL5329TXJMU464



نوع القيادة: 8×4



قاعدة العجلات: 4575+1400



موديل المحرك: WP10.H400E62



القوة: 400 حصان



الوزن الإجمالي: 32000 كجم



معيار الانبعاثات: China VI



3. الحجر | حجم جسيمات الحجر: ≤3 سم حجر مكسر مصنف



استخدام الحجر: تحميل فتحات التفجير



4. صندوق الحجر | حجم الصندوق: 15 متر مكعب



شكل الصندوق: على شكل حرف V



طريقة فتح الشبكة: أسطوانة هيدروليكية



زاوية فتح الشبكة: 90 درجة



نوع الاهتزاز الثنائي: هزاز كهربائي عالي التردد



عدد الهزازات: 2 قادوس/1 على كل جدار جانبي أيسر وأيمن



تعديل معدل التفريغ: بوابات مواد أمامية وخلفية



طريقة التفريغ: تفريغ فردي من الأمام والخلف للقادوس



طريقة التحكم في بوابة المواد: قضيب دفع كهربائي (1 لكل بوابة مواد أمامية وخلفية)



5. الناقل الطولي السفلي للقادوس: نوع النقل: ناقل حزامي



نوع القيادة: مخفض هيدروليكي



طريقة التفريغ: التفريغ من الأمام أو الخلف للقادوس



اختيار موضع التفريغ: اختيار تبديل القابض



كفاءة النقل: 1500 كجم/دقيقة



6. الناقل العرضي الأيسر: نوع النقل: ناقل حزامي



نوع القيادة: مخفض هيدروليكي



طريقة التلسكوب: أسطوانة هيدروليكية



مسافة التلسكوب: L=760 مم



كفاءة النقل: 1500 كجم/دقيقة



7. ناقل حزامي دوار يسارًا ويمينًا من سبائك الألومنيوم الخلفي: نوع النقل: ناقل حزامي مجوف



نوع القيادة: 1 مخفض هيدروليكي



قطر فتحة الملء: ≥115 مم



طريقة دوران العمل: 1 محرك دوران



زاوية دوران العمل: 195 درجة



طريقة الدوران 1 أسطوانة تأرجح



زاوية الدوران: 90 درجة



نصف قطر الدوران/الملء: 5 أمتار



وضع الميل: 1 أسطوانة ميل



وضع تلسكوب الحزام: 1 أسطوانة تلسكوب



مسافة التلسكوب: 500 مم



زاوية الميل: ≤10 درجة



طريقة التشغيل: كهربائي/تحكم عن بعد



8. النظام الهيدروليكي: نوع مأخذ الطاقة: مأخذ طاقة جانبي لصندوق التروس



ضغط عمل النظام: 16 ميجا باسكال



طريقة التحكم: تحكم كهربائي



9. النظام الكهربائي: مصدر الطاقة: بطارية الهيكل



جهد العمل: DC24V



طريقة التشغيل: تشغيل زر اللوحة أو تشغيل التحكم عن بعد؛ يتوفر التشغيل التلقائي/اليدوي؛



يسمح الوضع التلقائي بالتشغيل بضغطة زر واحدة، مع وضعي التحكم اليدوي واللاسلكي، مما يجعله قابلاً للتكيف مع ظروف العمل المختلفة؛



10. نظام المراقبة: يكمل التشغيل بضغطة زر واحدة التغذية التلقائية للمواد وملء الفتحات التلقائي للناقل؛



يغطي نظام المراقبة على متن المركبة المركبة بأكملها، بما في ذلك منافذ التفريغ اليسرى والخلفية، المجهزة بكاميرا مركبة بانورامية بست قنوات فائقة الوضوح AHD وشاشة لمس عالية الدقة IPS في كابينة السائق



★11. الميزات الذكية 1) **تقنية تحديد موقع منطقة التعبئة:** باستخدام نظام تحديد المواقع العالمي (GPS) عالي الدقة وتقنيات تحديد المواقع الأخرى، يمكن لشاحنة التعبئة الذكية تحديد وتحديد موقع كل منطقة فتحة تفجير تتطلب التعبئة بدقة.



2) **تقنية البحث التلقائي عن الفتحات والنقل لمسافات طويلة:** من خلال التعرف على صور منطقة فتحة التفجير وتقنية تحديد المواقع بالرادار، يمكن لشاحنة التعبئة الذكية البحث عن الفتحات تلقائيًا ونقل مادة التعبئة بكفاءة إلى موقع فتحة التفجير لمسافات طويلة.



3) **تقنية الملء الذكي للفتحات:** تتميز شاحنة التعبئة الذكية بالتحكم الدقيق في مادة التعبئة، والتحكم تلقائيًا في وقت الملء بناءً على عمق الفتحة وقطر الفتحة والخصائص الفيزيائية لمادة التعبئة.



4) **تقنية الإدارة عن بعد:** تُستخدم شاحنة التعبئة الذكية عادةً بالاقتران مع شاحنة خلط ذكية ونظام تفجير ذكي لاسلكي لتشكيل نظام تفجير ذكي كامل. يتيح ذلك الإدارة عن بعد لشاحنة التعبئة الذكية، مما يسمح بالمراقبة والتحكم عبر الويب أو تطبيق الهاتف المحمول، وإنشاء تقارير الإنتاج.
