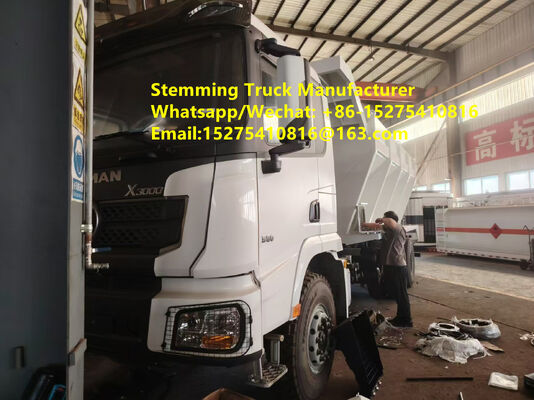

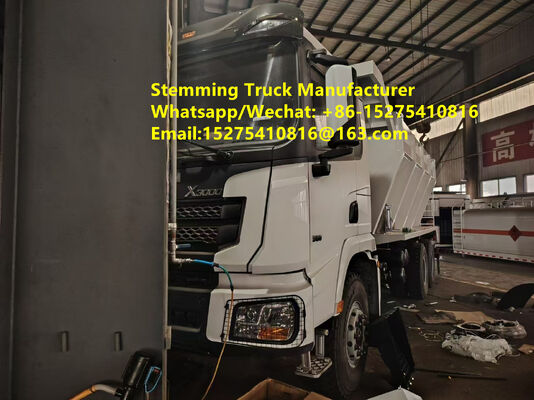

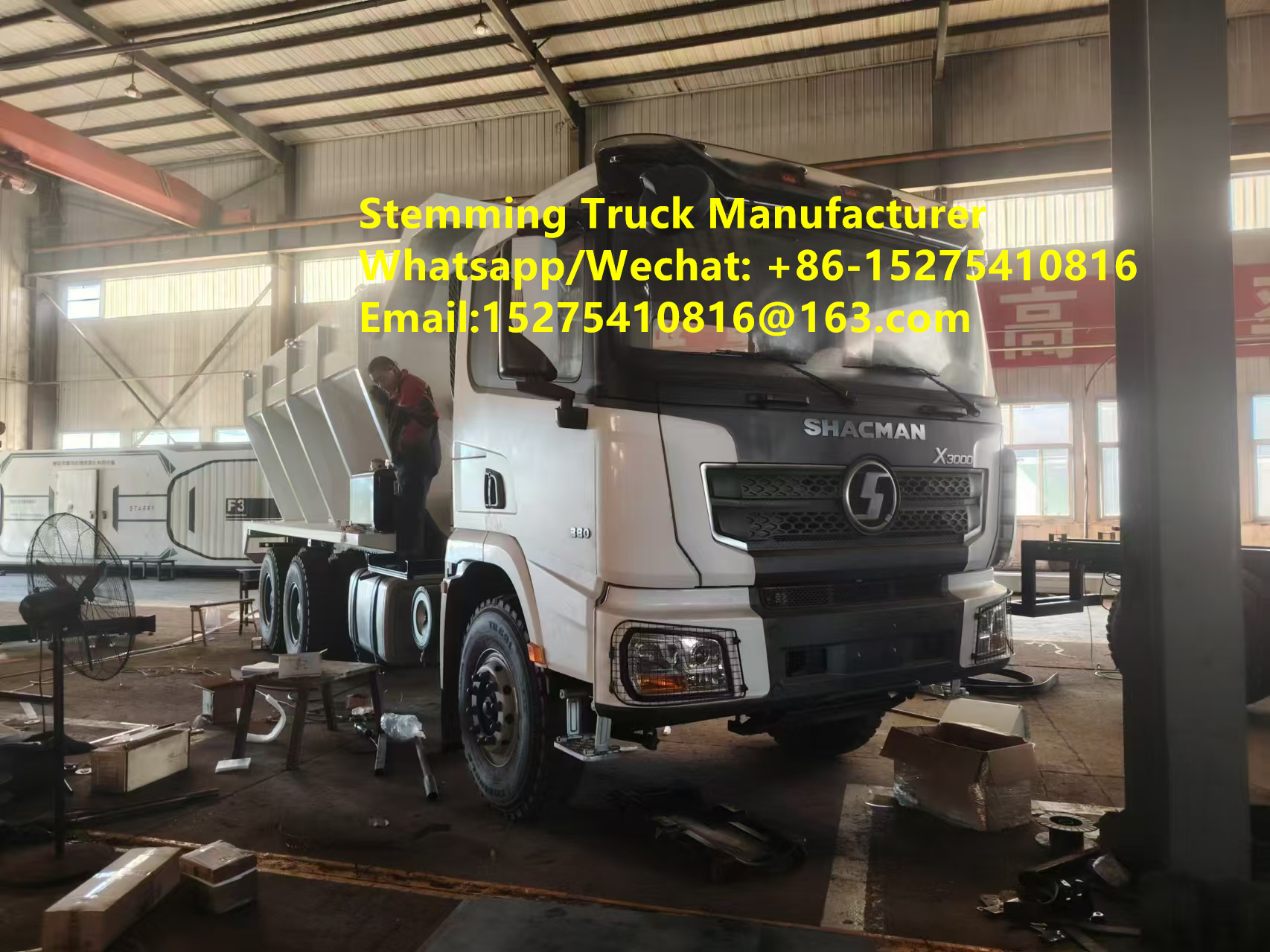

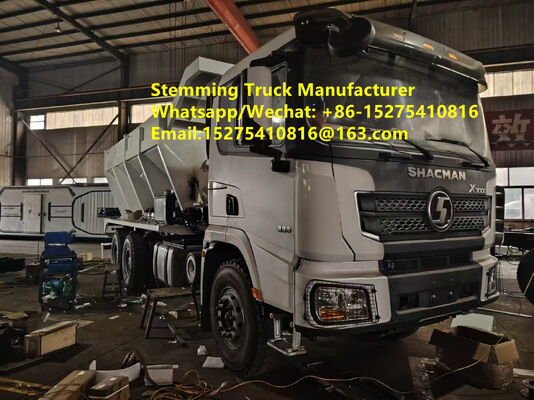

شاحنة ذكية ذات جودة عالية لتفجير الألغام المفتوحة الكبيرة بالذهب والحديد والفحم، مركبة لملء الحفر بسعة 25 طنًا، منغوليا، غينيا، كازاخستان، أوزبكستان، إندونيسيا، جمهورية الكونغو الديمقراطية، المملكة العربية السعودية، أستراليا

مقدمة المشروع



2. الميزات الأساسية للمنتج



المركبة عبارة عن مركبة ذاتية الدفع تتكون بشكل أساسي من نظام هيكل، ونظام هيدروليكي، ونظام هوائي، ونظام تحكم كهربائي، ونظام قادوس، وشبكة قادوس، ونظام نقل (ناقل عرضي، ناقل طولي، ناقل تفريغ دوار وقابل للإمالة)، وخزان شفط قوي ونظام أنابيب. تمنح الهيكلية القوية للمركبة الميزات التالية:



2.1 الهيكل هو علامة تجارية معروفة Shaanxi Automobile Group SX5329TXJMU464، مجهز بمحرك Weichai WP10H400E62 بمعيار الانبعاثات الوطني VI B بقوة 400 حصان؛ يمكن تسجيل المركبة وإعفائها من ضريبة الشراء؛ إنها هيكل مخصص للتعدين، مع تكوينات تشغيل للمناطق الباردة وبطاريات لا تحتاج إلى صيانة في درجات الحرارة المنخفضة، من بين ميزات خاصة أخرى.



2.2 الجزء العلوي من قادوس شاحنة التعبئة مجهز بشبكات شديدة التحمل مثبتة بشكل متماثل بفتحات 3.0 سم × 3.0 سم على شكل حرف V. هذه الشبكات قابلة للتشغيل هيدروليكيًا وتفتح بزاوية 90 درجة مع شبكة فولاذية لفحص حجم جزيئات التعبئة المحملة، مما يضمن أن حجم جزيئات التعبئة الخارجة أقل من 3 سم. يتم ضبط زاوية جهاز الفحص عبر نظام هيدروليكي؛ يتم قلب الجزيئات الكبيرة جدًا بواسطة الأسطوانات الهيدروليكية للشبكة وتسقط على الأرض، مما يقوم بتصفية الجزيئات الكبيرة وتنظيفها تلقائيًا، مما يضمن كفاءة الفحص.

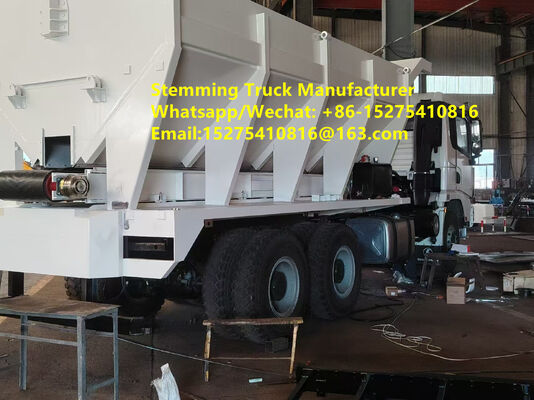

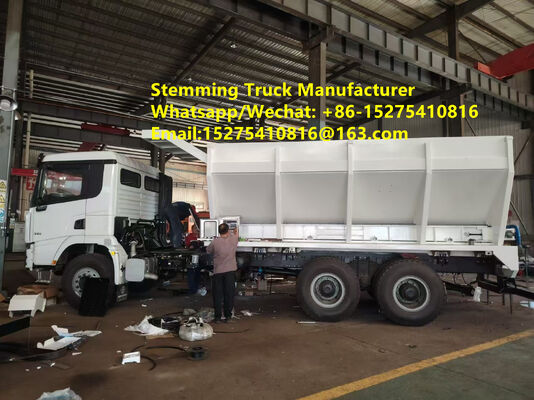

2.3 يعتمد جسم القادوس على إطار دعم مثلثي متماثل ملحوم بالكامل من الفولاذ الكربوني عالي الجودة وعالي القوة وتصميم قادوس على شكل حرف V. يتم لحام الأضلاع العرضية المقوية وعوارض تخفيف الضغط الطولية داخل القادوس. يضمن الهيكل العام متانة وموثوقية جسم القادوس، مما يمنع التشوه بسبب ضغط المواد. تم اختبار هذا الهيكل من قبل عملاء المناجم المفتوحة محليًا ودوليًا؛ الهيكل العام لجسم القادوس قوي، ولم يحدث أي تشوه هيكلي في السنوات الثلاث الماضية.



يسهل هيكل القادوس على شكل حرف V تفريغ المواد، بحجم فعال يبلغ 15 مترًا مكعبًا. يمكن تعديل عارضة تخفيف الضغط في الارتفاع لاستيعاب أحجام جزيئات مختلفة من الحجر المكسر. يوجد إطار حماية فولاذي للكابينة في مقدمة القادوس لمنع سقوط الحجارة على سقف الكابينة. تم تركيب جهاز فحص فولاذي قابل للفتح هيدروليكيًا (شبكة 90 درجة) في الجزء العلوي من القادوس لمنع الحجارة الكبيرة من التعلق. يتم ترتيب الهزازات بشكل متماثل على الجانبين الأيسر والأيمن لجدران القادوس لمنع تراكم المواد وانسدادها.



2.4 يتميز النظام بوظيفة تفريغ ناقل أمامي أيسر/أيسر/خلفي أيمن قابلة للتبديل. تستخدم نواقل الحركة صندوق تروس كوكبي خطي لقيادة محرك هيدروليكي عالي العزم لنقل الحجر بكفاءة. يضمن قابض لوحة الاحتكاك الهوائي عدم تداخل وظائف التفريغ الأمامية والخلفية مع بعضها البعض، مما يسمح بالتبديل التلقائي عبر إشراك القابض. يتميز بوضعين للتفريغ: ناقل تمديد أمامي للتفريغ الجانبي وناقل تلسكوبي دوار خلفي للتفريغ. ناقل التعليق الخلفي المصنوع من سبائك الألومنيوم خفيف الوزن ومتين، وقادر على الدوران 195 درجة يسارًا ويمينًا، والتمدد 500 مم. تسمح وظيفة التلسكوب بتعديل نقطة التفريغ في نطاق صغير، مع نطاق تعبئة يتراوح من 4.5 إلى 5 أمتار. يسهل الناقل التلسكوبي وضع الفتحة والتفريغ لمواد التعبئة.



يستخدم النظام هيكل ناقل مزدوج الجوانب أمامي جانبي وخلفي دوار تلسكوبي، وكلاهما يتيح التفريغ الأمامي الجانبي. يسهل الناقل التلسكوبي الهيدروليكي الأمامي الأيسر التفريغ الأمامي الأيسر؛ الناقل الخلفي، القادر على الدوران 195 درجة يسارًا ويمينًا، والتأرجح يسارًا ويمينًا، والتمدد، والإمالة، يسهل التفريغ الجانبي الأيسر والأيمن من الجزء الخلفي للمركبة. توفر طرق التفريغ المتعددة اختيارًا مرنًا، مما يسهل العمليات في المناطق الخاضعة للرقابة. تتيح التشغيل المرئي والتحكم اللاسلكي عن بعد وضع المحاذاة السريع والسهل للفتحة أثناء التفريغ الجانبي الجانبي. تتمتع شاحنة التعبئة بسعة تفريغ قصوى تبلغ 1500 كجم/دقيقة، وهي أكثر كفاءة بـ 10 مرات من العمل اليدوي و 3 إلى 5 مرات أكثر كفاءة من التعبئة الميكانيكية العادية.



2.5 تمنع عارضة تخفيف الضغط المقلوبة على شكل حرف V فوق الحزام في قاع القادوس على شكل حرف V بشكل فعال التآكل الناتج عن الاحتكاك المفرط للحزام بسبب ضغط المواد لفترات طويلة. في الوقت نفسه، يتم استخدام حزام ناقل مطاطي مقاوم للتآكل معزز بثلاث طبقات بسماكة 10 مم، مصمم خصيصًا لصناعة التعدين، مما يضمن المتانة ومقاومة التآكل، ويقلل بشكل فعال من تآكل الحزام ويطيل عمر الخدمة.



2.6 تم اعتماد نظام تحكم تلقائي، مما يتيح تشغيل البدء والإيقاف بزر واحد في الوضع التلقائي. كما أنه يتميز بوضعي التحكم اليدوي واللاسلكي للتكيف مع ظروف العمل المختلفة. يسمح البدء/الإيقاف بزر واحد بالتفريغ التلقائي للمواد وملء فتحات الناقل. بالاقتران مع نظام مراقبة بشاشة لمس بست قنوات، يمكن للسائق في الكابينة تشغيل عملية التعبئة بشكل مستقل. المركبة مجهزة بكاميرا بانورامية AHD فائقة الدقة بست قنوات وشاشة لمس IPS عالية الدقة في الكابينة. يغطي نظام المراقبة الموجود على متن المركبة المركبة بأكملها، بما في ذلك منفذ التفريغ، والقادوس، ومنفذ التعبئة، والجوانب الأمامية والخلفية.



2.7 كل من منفذ التفريغ الجانبي ومنفذ التفريغ الجانبي الدوار الخلفي لهما منافذ استقبال مخروطية، والتي يمكن أن تلبي عمليات التعبئة لقطر ثقوب التفجير المختلفة في المناجم المفتوحة، ويمكن أن تستوعب عمليات التعبئة لثقوب التفجير ≥ 115 مم. توجد منافذ تفريغ مزدوجة في الأمام الأيسر والخلفي، وكلاهما يتمتع بوظيفة تلسكوبية هيدروليكية وسهولة في العثور على الثقوب ومحاذاتها وتعبئتها، مما يحسن كفاءة التعبئة؛ على سبيل المثال، يمكن إكمال تعبئة ثقب بقطر 150 مم وعمق 5 أمتار في 6-30 ثانية فقط.



2.8 المركبة مجهزة بمصباح عمل عند نقطة تفريغ الحجر لراحة البناء الليلي.



2.9 المنتج له حقوق ملكية فكرية مستقلة: تم منح "مركبة تعبئة ثقوب التفجير في المناجم المفتوحة" (CN202422451093.1) براءة اختراع نموذج منفعة، وبراءة اختراع اختراع بنفس الاسم (CN202411413094.5). حصل هذا المنتج على موافقة الوصول للمنتج من وزارة الصناعة والمعلومات والتكنولوجيا وهو منتج فحص إلزامي 3C، والذي يمكن تسجيله على مستوى الدولة وإعفاؤه من ضريبة شراء المركبات.



★2.10 لمواءمة أفضل مع متطلبات عمليات تعبئة ثقوب التفجير في المناجم المفتوحة محليًا ودوليًا، يدمج النظام تقنيات متقدمة متعددة لتحقيق عمليات تعبئة فعالة وآمنة. يتمتع المنتج بإمكانات ترقية كبيرة، خاصة في المواءمة مع مبادئ التفجير الذكي والتعدين الذكي. تدمج مركبة تعبئة ثقوب التفجير الذكية للمناجم المفتوحة العديد من التقنيات المتقدمة لتحقيق عمليات تفجير فعالة وآمنة. تشمل هذه التقنيات الرئيسية:



1) تقنية تحديد موقع منطقة التعبئة: باستخدام نظام تحديد المواقع العالمي (GPS) عالي الدقة وتقنيات تحديد المواقع الأخرى، يمكن لمركبة التعبئة الذكية تحديد وتحديد موقع كل منطقة ثقب تفجير تتطلب التعبئة بدقة.



2) تقنية البحث التلقائي عن الثقوب والنقل لمسافات طويلة: من خلال تقنية التعرف على صور منطقة ثقب التفجير وتقنية تحديد المواقع بالرادار، يمكن لمركبة التعبئة الذكية العثور على الثقوب تلقائيًا ونقل مادة التعبئة بكفاءة إلى موقع ثقب التفجير لمسافات طويلة.



3) تقنية التعبئة الذكية: تتميز مركبة التعبئة الذكية بالتحكم الدقيق في مادة التعبئة، والتحكم تلقائيًا في وقت التعبئة بناءً على عمق الثقب وقطر الثقب والخصائص الفيزيائية لمادة التعبئة.



4) تقنية الإدارة عن بعد: تُستخدم شاحنات الدك الذكية عادةً بالاقتران مع شاحنات الخلط الذكية وأنظمة التفجير الذكية اللاسلكية لتشكيل نظام تفجير ذكي كامل. يتيح ذلك الإدارة عن بعد لشاحنة الدك الذكية، مما يسمح بالتحكم في الموقع عبر الويب أو التطبيق، وإنشاء تقارير الإنتاج.



في النهاية، من خلال نظام تحكم آلي، تحقق شاحنة الدك الذكية عملية دك بنقرة واحدة، مما يسمح لسائق واحد بإكمال العملية بأكملها، مما يتيح المراقبة عن بعد، وتحسين كفاءة التشغيل والتحكم في التكاليف.



★2.11 نظام صرف مياه الصرف الصحي القوي

يشمل مضخة تفريغ مستوردة أوروبية عالية التدفق وعالية الفراغ، وخزان مياه صرف صحي بسعة 5 أمتار مكعبة، وصمام تصريف الخزان، وصمام رفع، وجهاز قفل الغطاء الخلفي، وخط أنابيب مياه الصرف الصحي، وخط أنابيب الفراغ، ووصلات أنابيب Venturi لمياه الصرف الصحي، وجهاز بكرة خرطوم أوتوماتيكي مدفوع هيدروليكيًا لخط أنابيب مياه صرف صحي بطول 20 مترًا على الجزء العلوي من الخزان. مجهز بمضخة تفريغ مستوردة عالية الفراغ وعالية الحجم ونظام أنابيب معالج خصيصًا، يمكنه تصريف المياه المتراكمة من الثقوب بقطر 120-140 مم، ورفع مياه 6-7 أمتار، وانخفاض رأسي 20 مترًا.



4. المعلمات الفنية للمنتج



رقم البند | المكون | المعلمة



1. الأبعاد الكلية: الطول × العرض × الارتفاع 11850 مم × 2550 مم × 3530 مم (تقديري)



2. الهيكل | ماركة الهيكل: Shaanxi Heavy Truck



موديل الهيكل: GLOBAL5329TXJMU464



نوع القيادة: 8 × 4



قاعدة العجلات: 4575+1400



موديل المحرك: WP10.H400E62



القوة: 400 حصان



الوزن الإجمالي: 32000 كجم



معيار الانبعاثات: China VI



3. الحجر | حجم جزيئات الحجر: ≤3 سم حجر مكسر مصنف



استخدام الحجر: تحميل ثقوب التفجير



4. صندوق الحجر | حجم الصندوق: 15 متر مكعب



شكل الصندوق: على شكل حرف V



طريقة فتح الشبكة: أسطوانة هيدروليكية



زاوية فتح الشبكة: 90 درجة



نوع الاهتزاز الثنائي: هزاز كهربائي عالي التردد



عدد الهزازات: 2 قادوس/1 على كل جدار جانبي أيسر وأيمن



تعديل معدل التفريغ: بوابات المواد الأمامية والخلفية



طريقة التفريغ: تفريغ فردي من الأمام والخلف للقادوس



طريقة التحكم في بوابة المواد: قضيب دفع كهربائي (1 لكل من بوابات المواد الأمامية والخلفية)



5. الناقل الطولي السفلي للقادوس: نوع النقل: ناقل حزامي



نوع القيادة: مخفض هيدروليكي



طريقة التفريغ: التفريغ من الأمام أو الخلف للقادوس



اختيار موضع التفريغ: اختيار تبديل القابض



كفاءة النقل: 1500 كجم/دقيقة



6. الناقل العرضي الأيسر: نوع النقل: ناقل حزامي



نوع القيادة: مخفض هيدروليكي



طريقة التلسكوب: أسطوانة هيدروليكية



مسافة التلسكوب: L=760 مم



كفاءة النقل: 1500 كجم/دقيقة



7. ناقل حزامي دوار يسارًا ويمينًا من سبائك الألومنيوم الخلفي: نوع النقل: ناقل حزامي مجوف



نوع القيادة: 1 مخفض هيدروليكي



قطر فتحة التعبئة: ≥115 مم



طريقة الدوران التشغيلي: 1 محرك دوران



زاوية الدوران التشغيلي: 195 درجة



طريقة الدوران 1 أسطوانة تأرجح



زاوية الدوران: 90 درجة



نصف قطر الدوران/التعبئة: 5 أمتار



وضع الإمالة: 1 أسطوانة إمالة



وضع تلسكوب الحزام: 1 أسطوانة تلسكوب



مسافة التلسكوب: 500 مم



زاوية الإمالة: ≤10 درجة



طريقة التشغيل: كهربائي/تحكم عن بعد



8. النظام الهيدروليكي: نوع مأخذ الطاقة: مأخذ طاقة جانبي لصندوق التروس



ضغط عمل النظام: 16 ميجا باسكال



طريقة التحكم: تحكم كهربائي



9. النظام الكهربائي: مصدر الطاقة: بطارية الهيكل



جهد التشغيل: DC24V



طريقة التشغيل: تشغيل زر اللوحة أو تشغيل التحكم عن بعد؛ تشغيل تلقائي/يدوي متاح؛



الوضع التلقائي يسمح بتشغيل البدء/الإيقاف بزر واحد، مع وضعي التحكم اليدوي واللاسلكي، قابل للتكيف مع ظروف العمل المختلفة؛



10. نظام المراقبة: البدء/الإيقاف بزر واحد يكمل تغذية المواد التلقائية وملء الثقوب التلقائي للناقل؛



نظام المراقبة على متن المركبة يغطي المركبة بأكملها، بما في ذلك منافذ التفريغ اليسرى والخلفية، مجهز بكاميرا مركبة بانورامية AHD فائقة الدقة بست قنوات وشاشة لمس IPS عالية الدقة في كابينة السائق



★11. الميزات الذكية 1) **تقنية تحديد موقع منطقة التعبئة:** باستخدام نظام تحديد المواقع العالمي (GPS) عالي الدقة وتقنيات تحديد المواقع الأخرى، يمكن لشاحنة التعبئة الذكية تحديد وتحديد موقع كل منطقة ثقب تفجير تتطلب التعبئة بدقة.



2) **تقنية البحث التلقائي عن الثقوب والنقل لمسافات طويلة:** من خلال تقنية التعرف على صور منطقة ثقب التفجير وتقنية تحديد المواقع بالرادار، يمكن لشاحنة التعبئة الذكية العثور على الثقوب تلقائيًا ونقل مادة التعبئة بكفاءة إلى موقع ثقب التفجير لمسافات طويلة.



3) **تقنية التعبئة الذكية للثقوب:** تتميز شاحنة التعبئة الذكية بالتحكم الدقيق في مادة التعبئة، والتحكم تلقائيًا في وقت التعبئة بناءً على عمق الثقب وقطر الثقب والخصائص الفيزيائية لمادة التعبئة.



4) **تقنية الإدارة عن بعد:** تُستخدم شاحنة التعبئة الذكية عادةً بالاقتران مع شاحنة خلط ذكية ونظام تفجير لاسلكي ذكي لتشكيل نظام تفجير ذكي كامل. يتيح ذلك الإدارة عن بعد لشاحنة التعبئة الذكية، مما يسمح بالمراقبة والتحكم عبر الويب أو تطبيق الهاتف المحمول، وإنشاء تقارير الإنتاج.
